2012年02月24日

正十二面体ファミリーの接合体(1)


正十二面体やそれに関係する多面体の接合体についてです

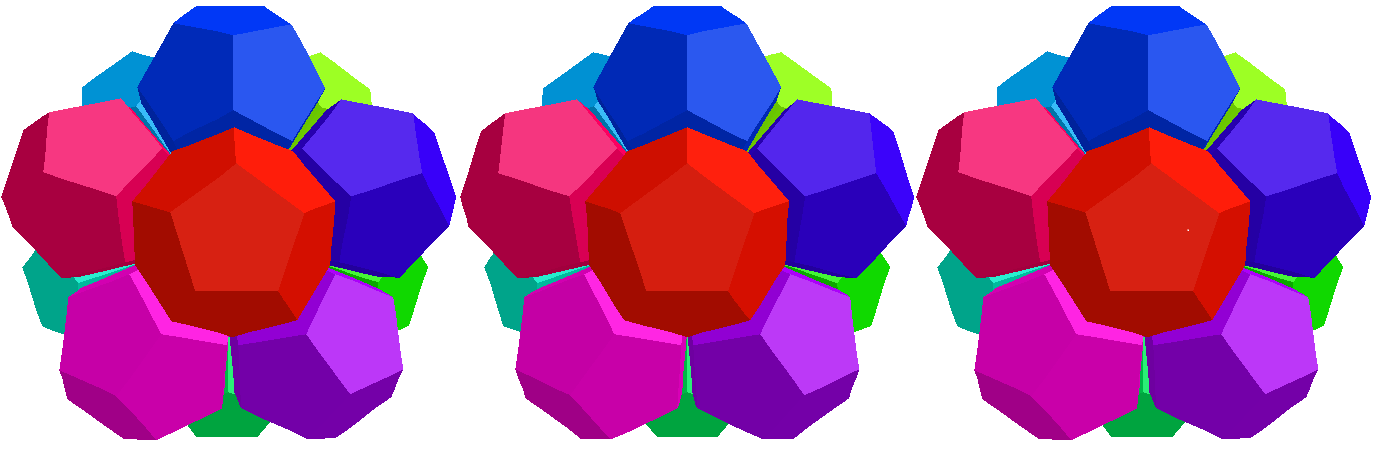

下図は上の画像から作った疑似立体視用の画像です

(ピントをずらす感じで隣り同士が重なるようにして、立体視を行います)



この接合体は変わっていて、面と面の対応する部分がピッタリ重なっているわけではありません

もちろんくっついている面同士はピッタリくっついていて重心も一致してはいますが、面の重心に垂直な軸に関して回転させながら接合しています

その回転角は36°です



そもそも正十二面体の稜線を共有する二面の作る角は360°の整数分の1になっていないので、何も考えずに接合していくと・・・


隙間ができます(記事末尾にこのことを確認できるプログラムへのリンクがあります)



さて、冒頭の図ですが、正十二面体の各面を正十角形に置き換えた多面体にすれば、面同士を完全に重ねて接合できます

下図はそのようにして作った切頂十二面体による接合体です

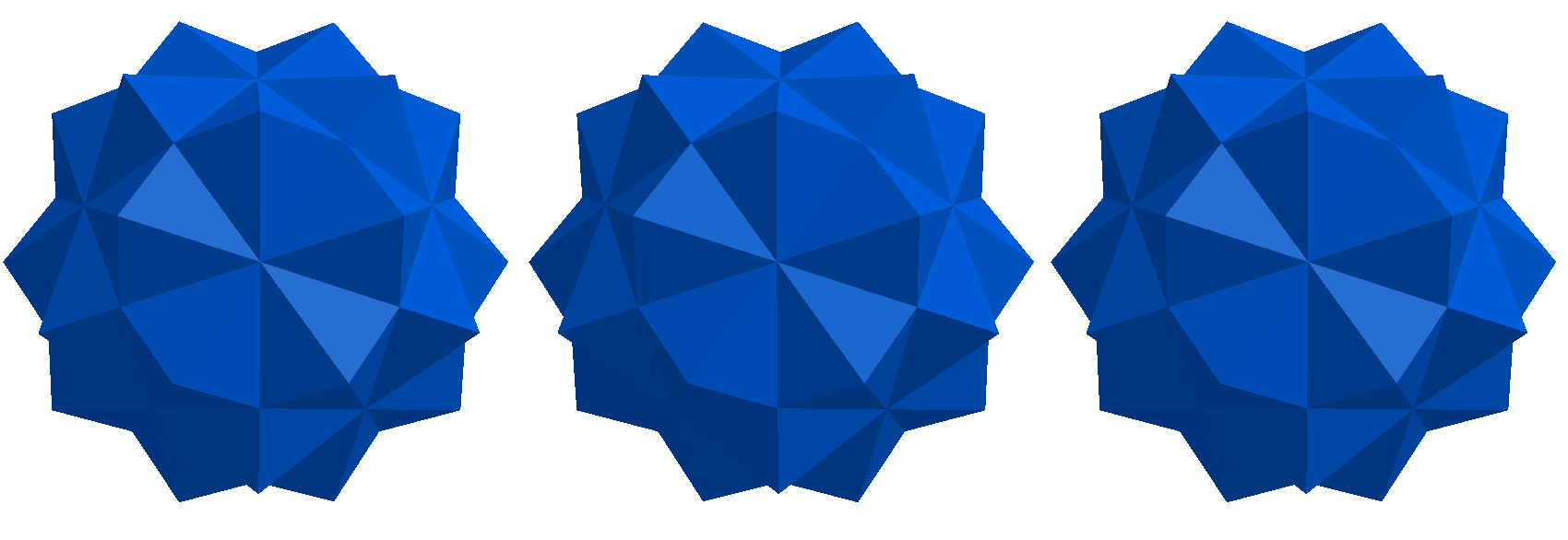

あるいは、次のように立体的十辺形へ置き換えることも考えられます

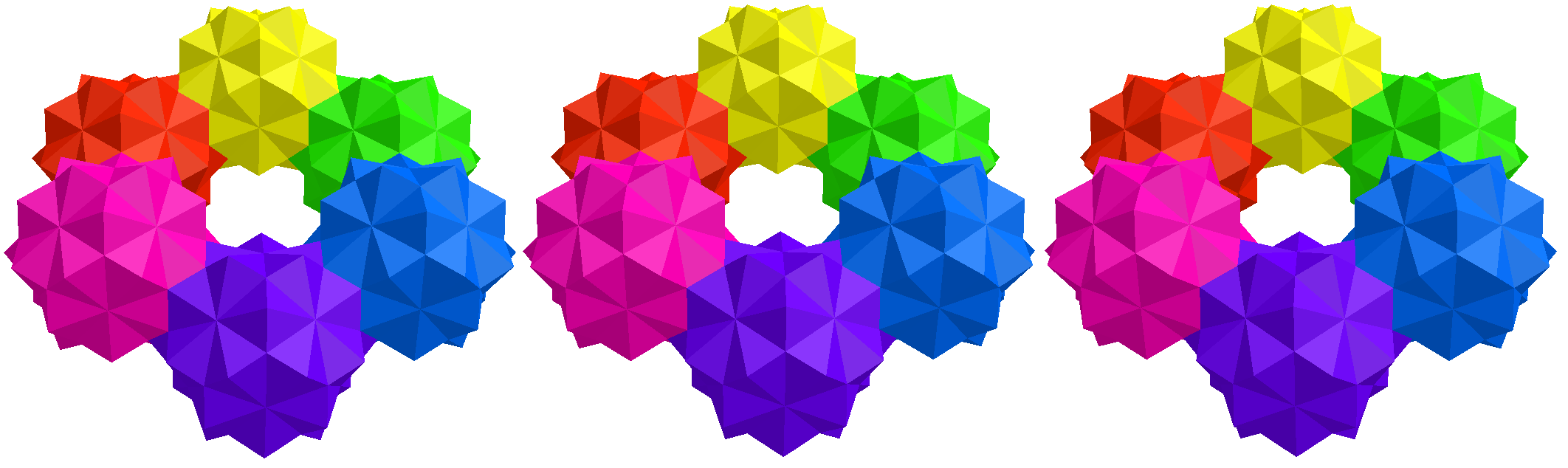

上の形を6個接合して作った六角形です




話を正十二面体に戻します

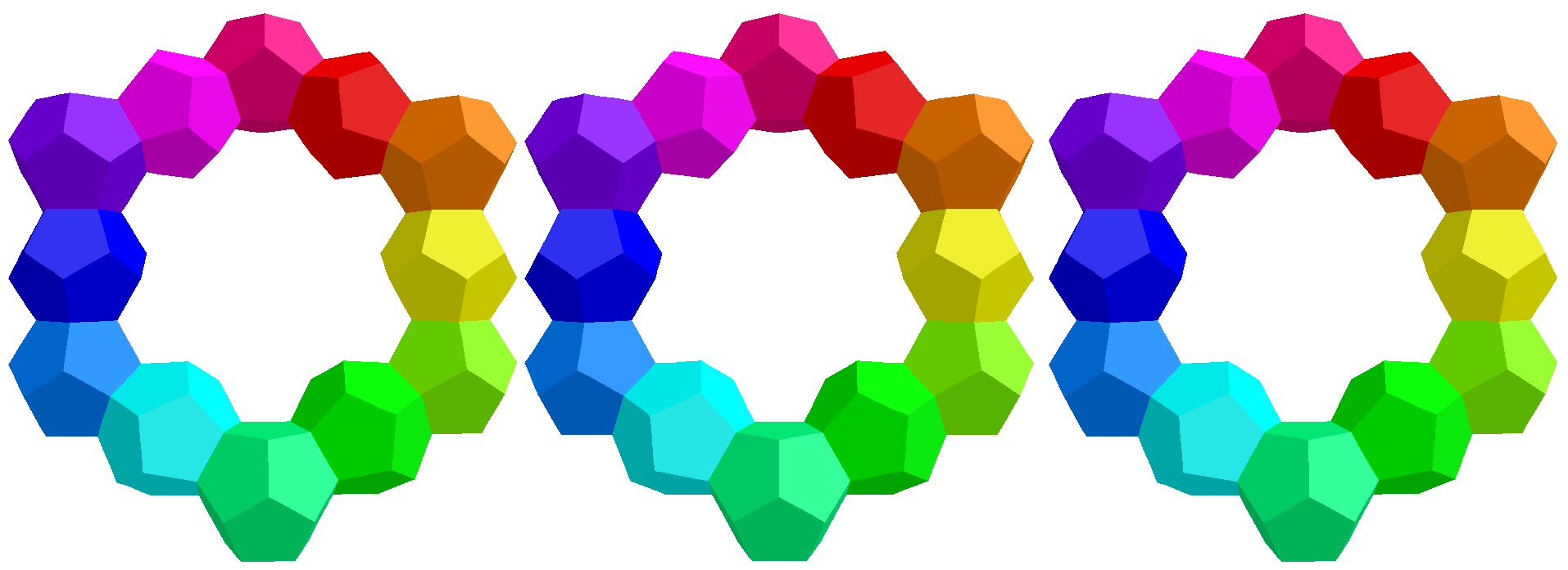

この6個接合体の形をヒントにすると、正十二面体12個を回転させることなしに接合して六角形を作ることができます




ついでに、正十二面体の回りに12個の正十二面体を接合させた形から、スライダーのつまみを左右に動かして下図のようにバラバラに離したりできるプログラムを作りました


お使いのブラウザでテキストのコピー&ペーストにより、簡単に動かせると思います

VCSSLによるプログラムはこちらです→正十二面体x13(1)



続く
