多面体影絵(1)


単独空間充填多面体の、影絵プログラムです






この多面体1つ1つは正方形や正六角形の影を作ることができます




上のGIFアニメーションの多面体は4個、冒頭の図はそれより6個多い10個の多面体(2次元的には一部重なっている10個の正六角形)の影絵です

ただ影絵と言ってはみても、実際は遠近法が働かないようにして、白い背景、ライト消灯の下で多面体を描いているだけにすぎません



さて、上述の10個の多面体の3次元的な配置ですが、正四面体の全頂点に対応する配置と正八面体の全頂点に対応する配置の組み合わせです

また、10個の多面体は同じ姿勢になっています





この状態から、正八面体の頂点に対応する6個には90°の回転をかけつつすべてを中止に向かって動かしていくと、隙間がまったくない接合体となります

なお、その接合体もやはり正方形や正六角形の影をつくることができます



今回のプログラムはこの様子をCGにしたものです

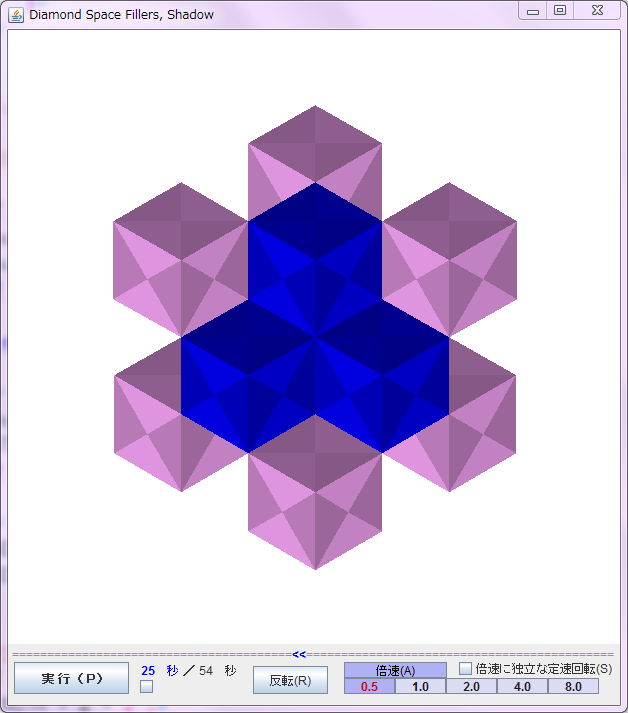

個人的には3Dに慣れ切った目に2次元の世界が新鮮ではあるのですが、すべてを影絵でやるとわかりにくいので途中から色つきの普通の3DCGになります(下図は上述の10個の接合体で、青が正四面体の頂点に対応し、その他の色は正八面体の頂点に対応しています)




プログラムはこちらです→VCSSLプログラム「多面体影絵(1)



ところで、現在GUI部分に変更を加えつつあり、ひとまず、新たな操作系をCGと同じウィンドウ内に統合しました




VCSSL標準イベントハンドラ関数により、これまで同様CGウィンドウ内でのマウス操作の他、時間の進行を示すインジケーター部分に対しての左ドラッグや左クリック、ボタンを介しての操作などができます(ただし、2つあるチェックボックスのうち1つはまだ使用できません)

今後少しずつ機能を追加していく予定です
